QoS研修に向けて輻輳実験

ルーターはCisco892J、スイッチはCatalyst2960です。

PC1～PC6はPC0に向けてひたすらExPingを1ミリ秒でとばしています。

ルーターのインターフェイスは両方とも「speed 10」「duplex half」

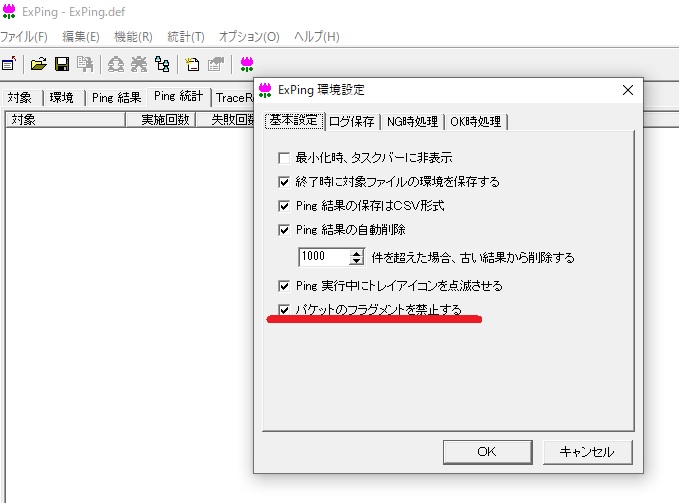

ExPingはフラグメント禁止

オプション→環境設定→「パケットのフラグメントを禁止」するにチェック

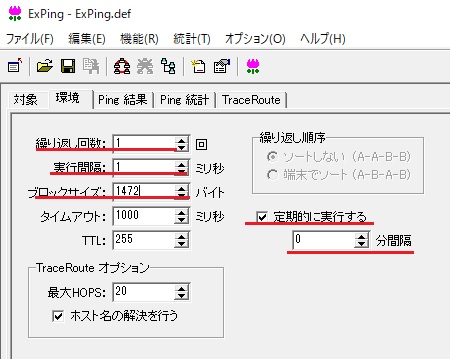

「環境」タブをクリック

「定期的に実行する」にチェックを入れて、0分間隔に設定(永久にpingを送り続ける)

繰り返し回数は1回、実行間隔は1ミリ秒、ブロックサイズは1472バイト

ルーターで「sh int gi0」をしてみたけど「reliability 220/255, txload 72/255, rxload 72/255」でした。

まだまだですね。
